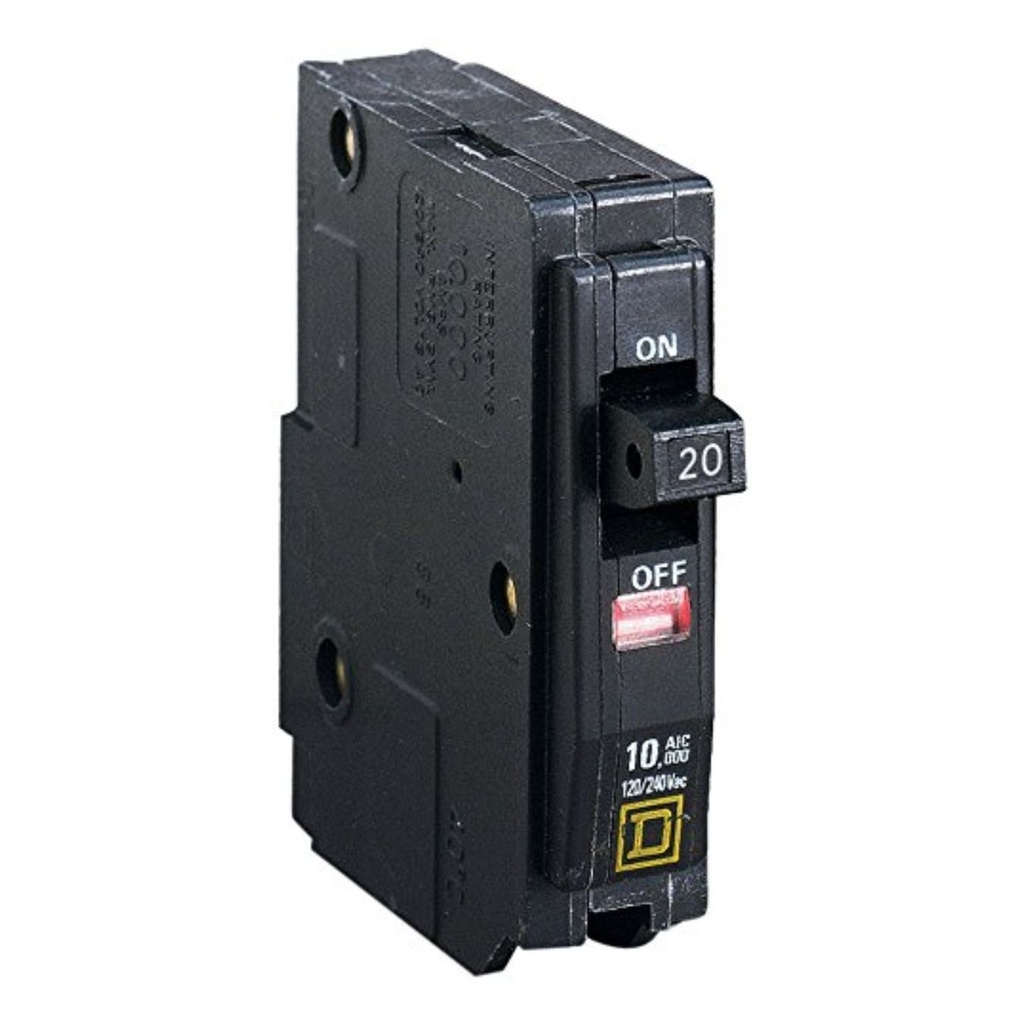

Interruptor Termomagnético 20 A, 1 Polo, Square D [QO120]

        Especificaciones Eléctricas y Técnicas

• Modelo: QO120
• Tipo: Interruptor automático termomagnético de un polo (1P)
• Corriente nominal: 20 amperios
• Voltaje nominal: 120/240 V CA, 50/60 Hz
• Capacidad de interrupción: 10 kA a 120 V CA
• Montaje: Enchufable (Plug-On), compatible con tableros y centros de carga Square D serie QO
• Conexión eléctrica: Placa de presión o terminal tipo tornillo (lug), adecuada para cables de cobre o aluminio calibre AWG 14 a AWG 8
• Torque de apriete recomendado: 4 N·m
• Frecuencia de operación: 50/60 Hz
• Certificaciones: UL 489, CSA, NOM, cumplimiento con normas mexicanas NMX-J-266 y otras internacionales

        Dimensiones y Físicas

• Altura: 76 - 81 mm
• Ancho: 18 - 19 mm
• Profundidad: 74 mm
• Peso: Aproximadamente 113 a 140 gramos
• Diseño compacto: Facilita la instalación incluso en paneles eléctricos con espacio limitado

        Características Destacadas

• Protección térmica y magnética: Detección de sobrecargas prolongadas y cortocircuitos instantáneos para una protección eficaz
• Acción rápida y fiable: Mecanismo de disparo rápido con palanca libre
• Indicador de disparo visual: Ventana VISI-TRIP que muestra si el interruptor se ha disparado automáticamente
• Compatibilidad: Compatible con tableros de alumbrado y centros de carga Square D serie QO, NQ y QOD
• Uso recomendado: Instalaciones residenciales, comerciales ligeras e industriales pequeñas para protección de circuitos de iluminación, tomacorrientes y equipos

      Condiciones Ambientales

• Temperatura ambiente para operación: Hasta 40 °C

        Aplicaciones típicas

• Protección de circuitos en hogares y oficinas pequeñas
• Uso en tableros eléctricos con montaje enchufable para fácil mantenimiento y reemplazo
• Ideal para circuitos de baja y media demanda con una corriente nominal de hasta 20 amperios

         Instalación y Seguridad

• Se recomienda desconectar la energía antes de la instalación
• Uso de cables adecuados en calibre y material (cobre o aluminio)
• Se debe apretar terminales con el torque recomendado para asegurar una conexión segura y evitar fallos eléctricos
